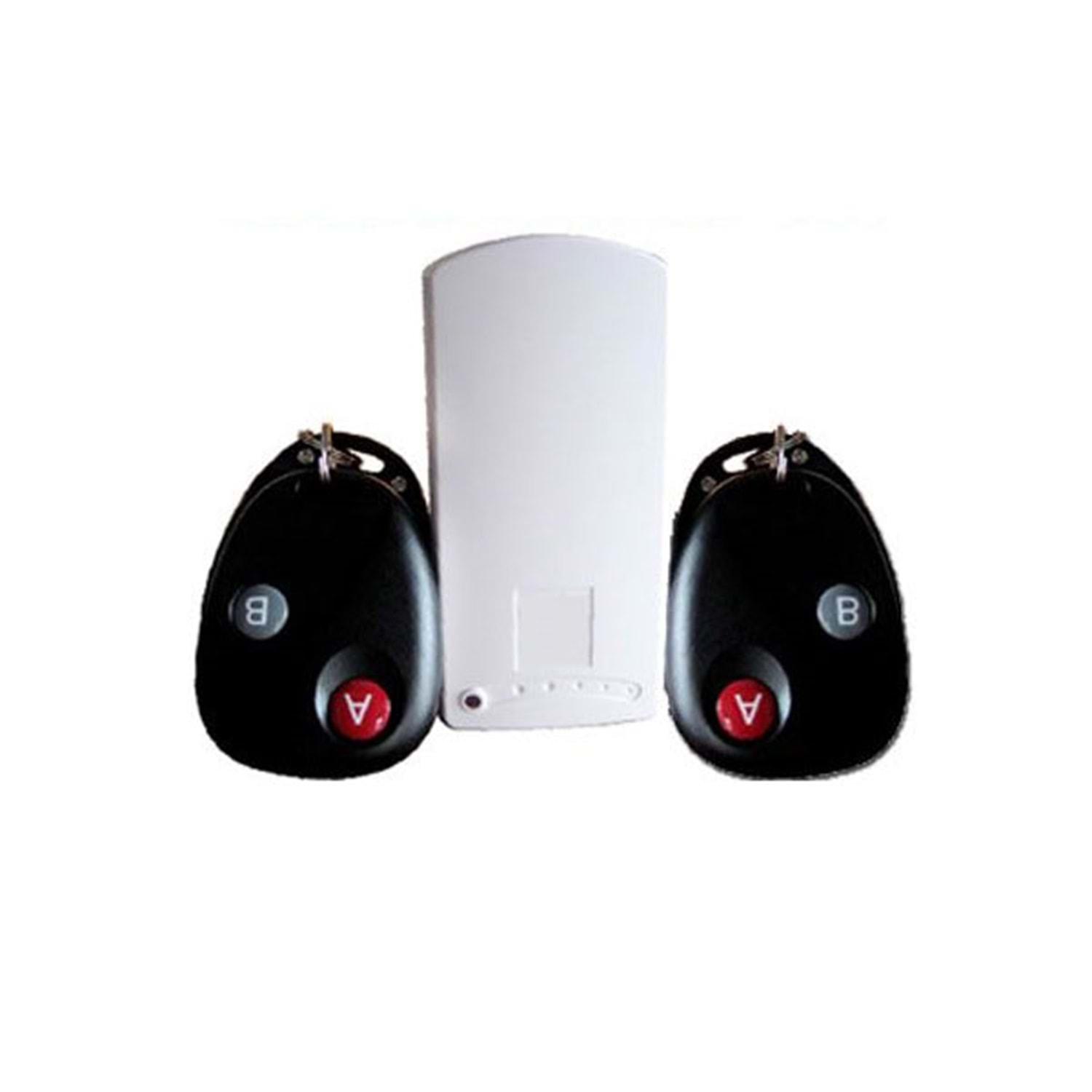

IDO-112 KUMANDA VE ALICI SET (RP208CN)

IDO-112 KUMANDA VE ALICI SET (RP208CN)

Alarm panelleri, garaj/bariyer sistemleri, elektronik kilitler ve aydınlatma otomasyonu için güvenli, esnek ve uzun menzilli kablosuz uzaktan kontrol çözümü.

Key-Switch Özelliği ve Uyumlu Paneller

IDO112 modülü, Key-Switch Zone özelliği bulunan tüm kablolu alarm panellerinde kullanılabilir. Panelinizde bu özellik aktif edildiğinde, IDO112 röle çıkışı ilgili girişe bağlanarak uzaktan kumanda ile ARM/DISARM (kurma/çözme) işlemi yapılabilir. Böylece alarm sisteminiz tek tuşla, güvenli ve hızlı şekilde kontrol edilir.

• Paradox: EVO192, EVOHD, SP Serisi, MG Serisi, DGP Serisi

• DSC: PowerSeries, PowerSeries Neo, MaxSys

• Bosch: Solution Serisi (2000/3000/6000), ICP Serisi

• Honeywell: Vista Serisi, Galaxy, Ademco Serisi

  Key-Switch özelliği olmayan panellerde bu modül kullanılamaz. Montaj öncesi panelinizin teknik kılavuzundan kontrol ediniz.

iDo112 seti; bir RF alıcı modül ve bir veya birden fazla uzaktan kumandadan oluşur (genellikle iDo111 ile uyumludur). Alarm panelini kurma/çözme, panik tetikleme, garaj–bariyer açma/kapatma, aydınlatma ve elektronik kilit kontrolü gibi senaryolarda güvenilir bir uzaktan kontrol sağlar.

Çalışma Modları (SEC-1 & TGL-1 Jumper)

• 1) Panik Modu: Tek basışla alarm tetikler; olay hafızası ≈30 dk tutulur.

• 2) Toggle (Aç/Kapat): Her basışta röle durumu değişir.

• 3) Sürekli: Tuş basılıyken çıkış aktif kalır.

• 4) İmpuls: Her basışta ≈1 sn kısa darbe üretir.

Bağlantı Şeması (Özet)

Klemensler (alıcı):
1 = −12 V (GND)
2 = +12 V (VCC)
3–4–5 = Röle kontakları (NO/C/NC veya NC/C/NO, seçilen moda göre)

Tipik bağlantı (RP208CN örneği):
• 2 → Panel AUX (+12 V)
• 1 → Panel COM (−)
• Röle (NO–C) → Key-switch olarak programlanan zon girişine
• Gerekirse Panik senaryosu için NC–C kullanılabilir
